プリズム分光モジュール
ユリ電気商会は、PureSpectra社製プリズム分光モジュールの国内代理店です。プリズムとイメージセンサを一体化した「モジュール」単体でご提供します。お客様ご自身の検査装置・カメラシステムへの組み込みを前提とした製品で、組み込みには技術的な検討が必要です。カスタム分光設計のご相談も承っています。
出力と、見たいもので選ぶ
Model 1
RGB高速出力
高速出力。食品／半導体等の検査
くわしく見る ↓Model 2
RGB高画素出力
高解像度。色再現性重視の用途
くわしく見る ↓Model 3
可視光/NIR
高解像度。異物検出、印刷検査
くわしく見る ↓Model 4
ハイダイナミックレンジ
高解像度。明暗差の大きい対象の検査、観察
くわしく見る ↓Model 5
可視光/SWIR
内部状態や水分検出、材質識別
くわしく見る ↓Model 6
多焦点
凹凸・段差のある対象の検査
くわしく見る ↓Model 10
可視光/偏光
反射の除去、応力の可視化
くわしく見る ↓標準にない波長は
プリズムの分光設計
標準の波長では見たいものを捉えきれないときに。
くわしく見る ↓
可視光3波長
380nm～700nmの可視光3波長が用途によって自由に選択できます

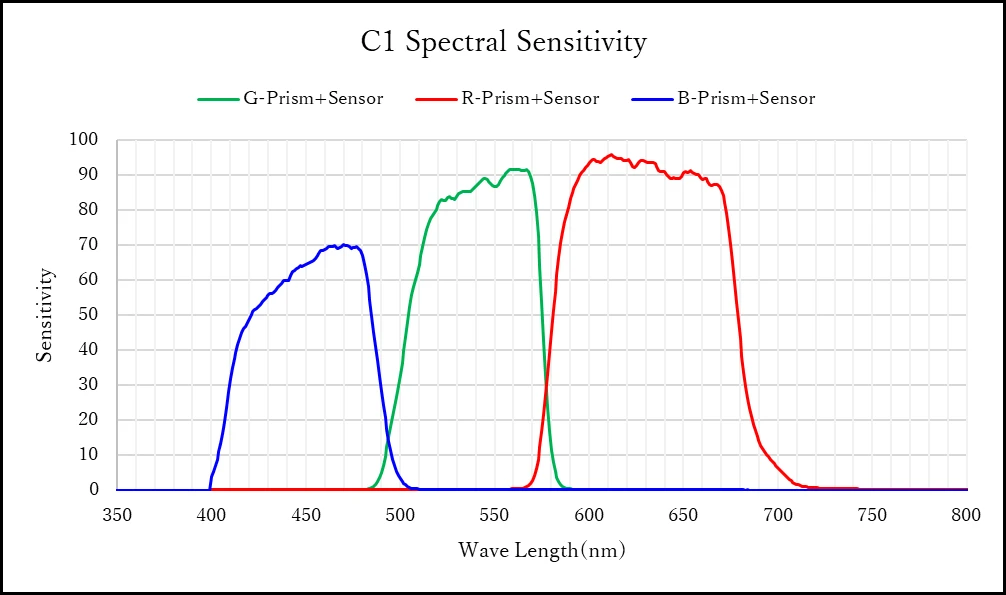

Model 1（RGB高速出力）
高速出力。食品／半導体等の検査

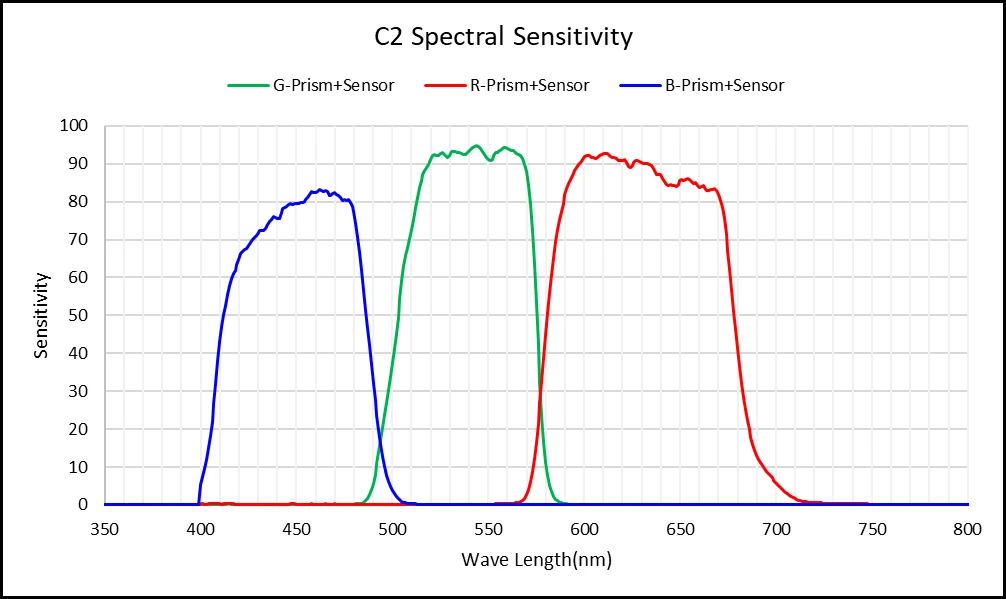

Model 2（RGB高画素出力）
高解像度。色再現性重視の用途

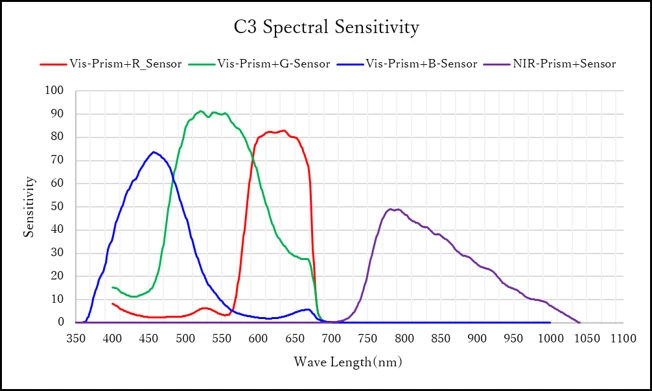

可視光/NIR
Bayer及び760nm～1000nmのNIR信号を同時出力します
Model 3（可視光/NIR）
高解像度。異物検出、印刷検査

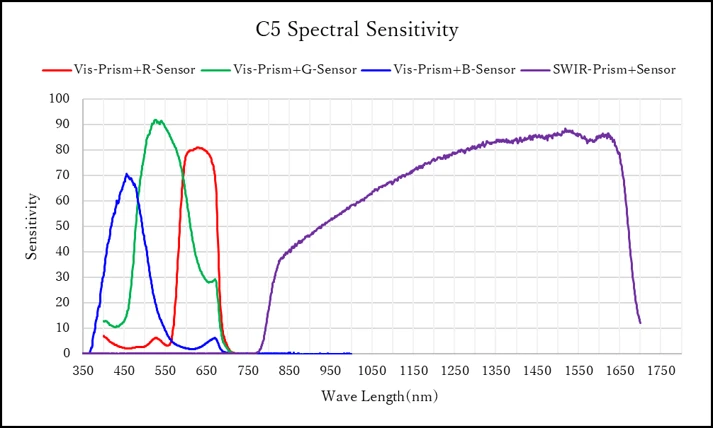

可視光/SWIR
可視光からSWIR帯域 380nm～1,680nm の同時撮像が可能です
Model 5（可視光/SWIR）
内部状態や水分検出、材質識別
偏光検出
RGBカラー画像と偏光画像を同時撮影します

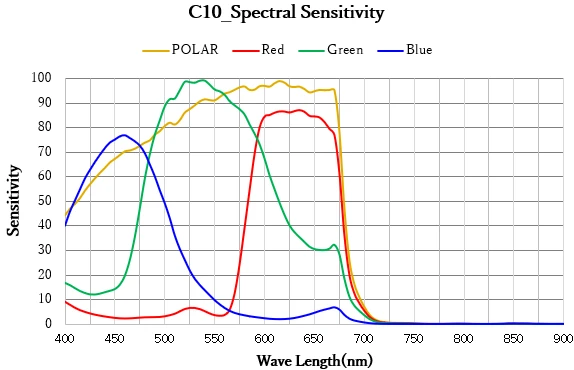

Model 10（可視光/偏光）
反射の除去、応力の可視化
- 鏡面で発生する偏光検出
- 応力の変化による屈折率の偏光検出
- ソーティング（異物検出） フィルム、鉱物、ガラス、野鳥の羽等の異物検出
Color画像
偏光画像
ハイダイナミックレンジ・多焦点

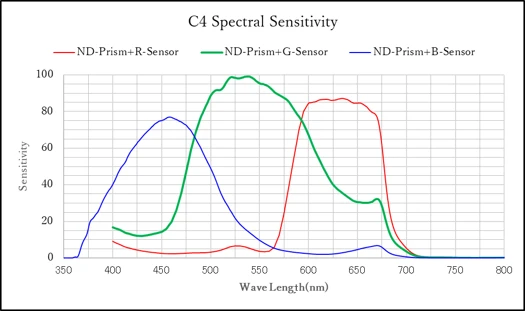

Model 4（ハイダイナミックレンジ）
高解像度。明暗差の大きい対象の検査、観察
Model 6（多焦点）
凹凸・段差のある対象の検査
組み込みの形（B / C タイプ）
Bタイプ（センサ直モジュール）
プリズムにイメージセンサを直接貼り合わせたモジュール単体。分光という付加価値を、お客様の製品・装置に組み込んでいただくための最小限の構成です。

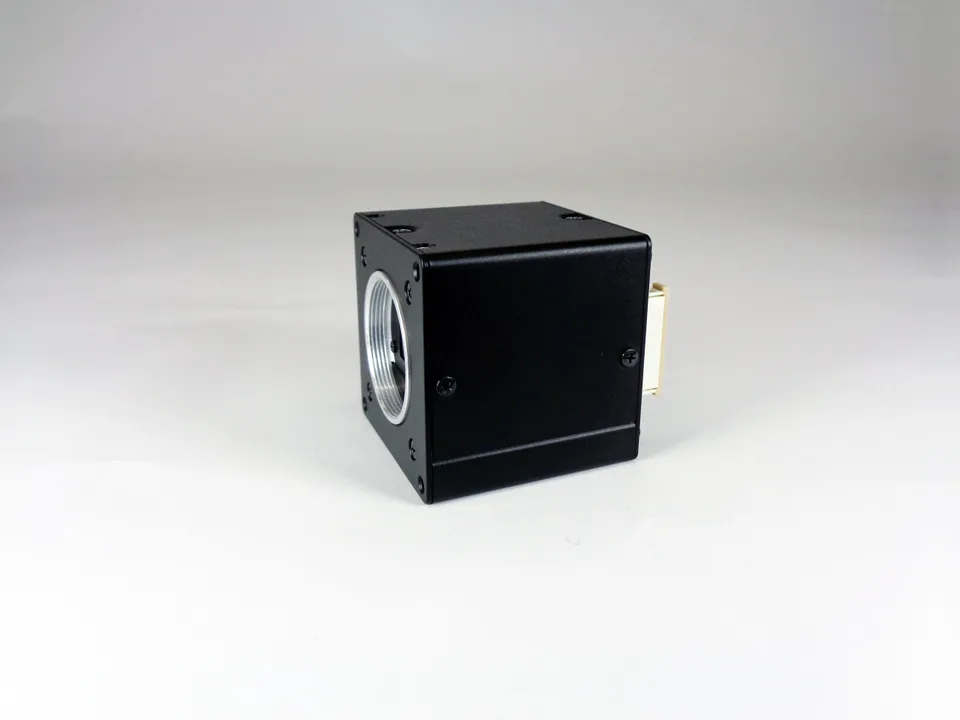

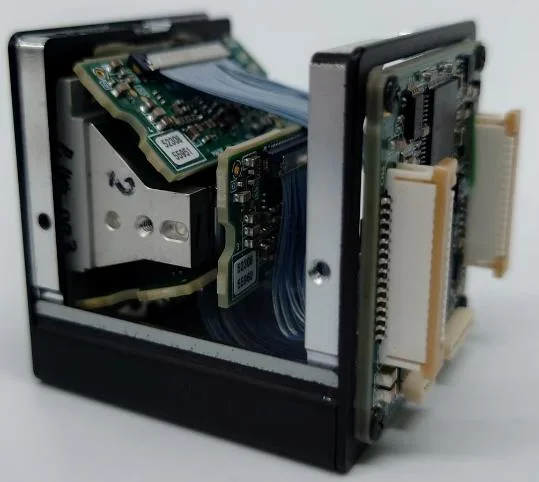

Cタイプ（MIPI出力型モジュール）
Bタイプをケーシングし、MIPIインターフェースで映像信号を出力するボックス型モジュールです。
ラインアップ（仕様）
PureSpectra社製プリズム分光モジュール
| 項目 | Model 1（RGB高速出力） | Model 2（RGB高画素出力） | Model 3（可視光/NIR） | Model 4（ハイダイナミックレンジ） | Model 5（可視光/SWIR） | Model 6（多焦点） | Model 10（可視光/偏光） |
|---|---|---|---|---|---|---|---|
| イメージセンサー／画素数 | IMX-273LLR-C × 3 1,440(H) × 1,080(V) | IMX-548AAMJ-C × 3 2,448(H) × 2,048(V) | 可視光： IMX548-AAQJ-C 2,432(H) × 2,048(V) NIR： IMX-548AAMJ-C 2,432(H) × 2,048(V) | IMX-548AAQJ-C × 2 2,432(H) × 2,048(V) | 可視光： IMX-548AAQJ-C 1,216(H) × 952(V) SWIR： IMX-991AABJ-C 640(H) × 512(V) | IMX-548AAQJ-C × 2 2,432(H) × 2,048(V) | 可視光： IMX548-AAQJ-C 2,432(H) × 2,048(V) 偏光： IMX264-MZR-C 1,920(H) × 1,624(V) |
| 最大フレームレート | 165.9FPS（Bタイプ） 41.5FPS（Cタイプ） | 84.1FPS（Bタイプ） 13.3FPS（Cタイプ） | 114fps（Bタイプ） 13.3fps（Cタイプ） | 114fps（Bタイプ） 13.3fps（Cタイプ） | 可視光 114fps（Bタイプ）／SWIR 258.8fps（Bタイプ） 52.9fps（Cタイプ） | 8bit 114fps（Bタイプ） 13.3fps（Cタイプ） | 可視光 114fps（Bタイプ）／偏光 35.7fps（Bタイプ） 13.3fps（Cタイプ） |
| シャッタ方式 | グローバルシャッタ | グローバルシャッタ | グローバルシャッタ | グローバルシャッタ | グローバルシャッタ | グローバルシャッタ | グローバルシャッタ |
| インターフェース（Cタイプ） | MIPI | MIPI | MIPI | MIPI | MIPI | MIPI | MIPI |
| レンズマウント | Cマウント | Cマウント | Cマウント | Cマウント | Cマウント | Cマウント | Cマウント |
| 特徴 | 高速出力。食品／半導体等の検査 | 高解像度。色再現性重視の用途 | 高解像度。異物検出、印刷検査 | 高解像度。明暗差の大きい対象の検査、観察 | 内部状態や水分検出、材質識別 | 凹凸・段差のある対象の検査 | 反射の除去、応力の可視化 |
プリズムのカスタム分光設計
標準の波長では見たいものを捉えきれないときに、プリズムの分光特性からご相談いただけます。カスタマイズできる内容・流れ・期間の目安をまとめました。
