プリズム分光カメラ
YDS-PS44F-USB
High Dynamic Range 3CMOS Camera
NDプリズムを採用し、可視光〜NIR光を3分光。同一視野・同一タイミングで、露光条件の異なる3枚の画像を同時に撮像します。明暗差の大きい被写体でも、白飛び・黒つぶれのない画像を1回の撮影で得られます。

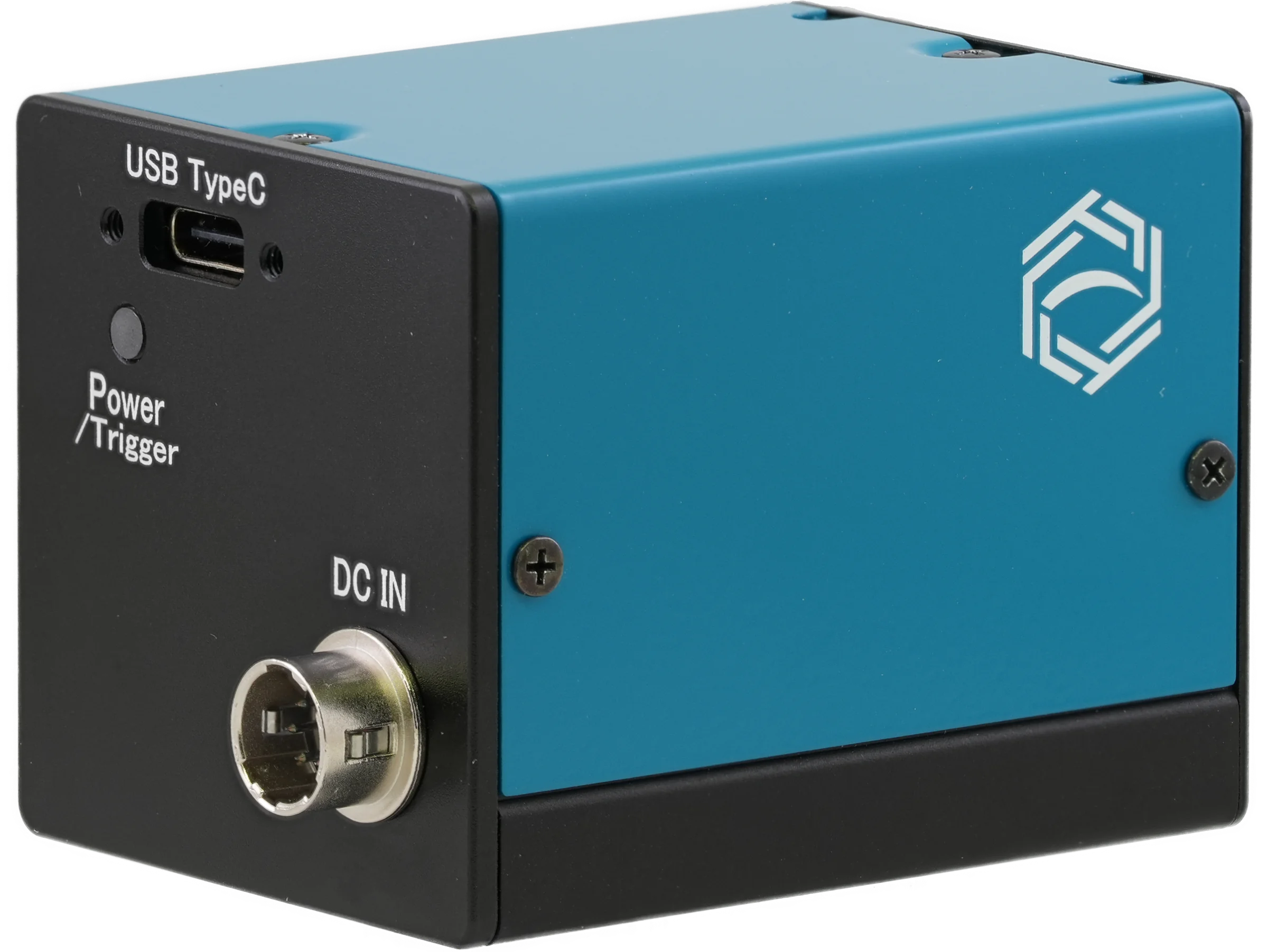

※製品筐体はYDS-USBシリーズ共通デザインです（実写真）。
こんな課題に
明るい部分と暗い部分が同じ画面内に混在する被写体で、白飛び・黒つぶれが起きて検査精度が安定しない
撮像例
3種類の露光時間設定で明るいところから暗いところまで撮像
露光条件を変えて複数回撮影すると、その分だけ検査のタクトタイムが延びてしまう
しくみ
主な特徴
1台で3条件を同時撮像
NDプリズムで可視光〜NIR光を3分光し、異なる露光条件（明るさの条件）で同時に撮像します。
センサー個別設定
露光時間・ゲインをセンサーごとに個別設定可能。3つのセンサーそれぞれにトリガー入力もできます。
USB3.0で手軽に導入
映像信号出力はUSB3.0（5Gbps）。専用ビューアーソフト・コントロールソフトが付属します。
産業用途に必要な補正機能
画素欠陥補正（白キズ補正）、タイムスタンプ機能を搭載。設定はFactory／User Area 1／2に保存できます。
仕様
| 項目 | 仕様 |
|---|---|
| イメージセンサー | IMX548-AAMJ-C（モノクロ）× 3 |
| 有効画素数 | 2448(H) × 2048(V)（約5Mピクセル）× 3 |
| ユニットセルサイズ | 2.74μm(H) × 2.74μm(V) |
| イメージエリア | 6.71mm(H) × 5.61mm(V) |
| 走査方式 | Progressive scan |
| 最大フレームレート | 13.3fps |
| シャッターモード | グローバルシャッター |
| 動作モード | フリーラン / 外部トリガー（3センサー個別トリガー可） |
| 電子シャッター（通信制御） | 106us〜70.8ms |
| ゲイン | 0〜48dB |
| 標準被写体照度 | 1287lx（Full frame, Gain=0dB, Shutter=OFF, Lens iris=F2.8, Sig=100%） |
| 明時S/N | 40dB（Full frame, Gain=0dB, Shutter=OFF, Lens iris=F2.8, Sig=100%） |
| 暗時S/N | 48dB（Full frame, Gain=0dB, Shutter=OFF, Lens iris=close） |
| 映像信号出力 | USB3.0（8bit、センサー内部12bit） |
| レンズマウント | Cマウント（専用レンズ必要） |
| 動作温湿度 | -5℃〜+45℃ / 20%〜80%（結露なきこと） |
| 保存温度 | -25℃〜+60℃ / 20%〜80%（結露なきこと） |
| 耐振動衝撃 | 10G（20Hz〜200Hz、XYZ 3方向） |
| 耐衝撃規格 | 80G（XYZ、X'Y'Z' 6方向） |
| 電源／消費電力 | USBバスパワー または DC12V外部入力 ／ 2.4W |
| 外形寸法／重量 | 43mm(W)×43mm(H)×56.2mm(D)（コネクタ除く）／133g |
